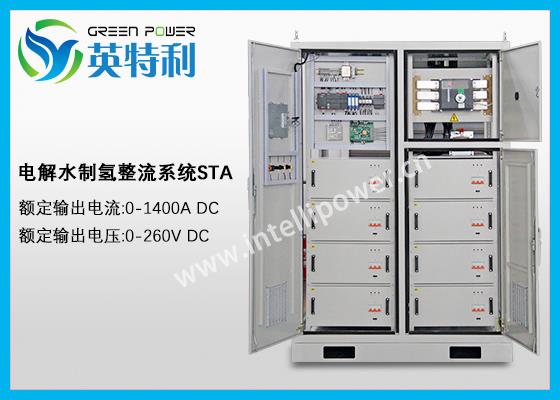

1400A 260V 水冷电解制氢设备整流柜 (高频开关电源)
介绍
整流柜主电路采用高频整流，一台整流柜内由8个整流单元模块组成。
每个单元模块主要由断路器、三相整流桥、IGBT、高频变压器、二极管等组成。
输入断路器，用于过载或短路保护。二极管并联RC吸收电路，用于吸收换向时的电压峰值，以保证二极管的安全可靠运行。整流柜具有恒流和恒压两种工作方式，可相互切换，输出直流电压、电流在额定值的0-100%范围内连续可调。本地控制模式通过触摸屏与主板通讯实现控制，远程控制模式通过模拟信号实现。
参数
类别 | 参数 |
输入电压 | 380V AC±10%，PE |
输入电流 | 691A |
输入频率 | 50Hz±5 Hz |
输出电压 | 0-260V DC |
输出电流 | 0-1400A DC |
控制方式 | 恒流/恒压 |
功率因数 | ≥0.95（额定输出时） |
稳定精度 | ≤1% |
均流误差 | ≤0.5% |
类别 | 参数 |
外形尺寸(宽*深*高) | 1400×1700×2000mm |
防护等级 | IP30 |
柜体颜色 | RAL7035 |
冷却方式 | 水冷 |
进出水管 | 整流柜背面右下角 |
交流输入 | 整流柜顶部 |
直流输出 | 整流柜底部 |

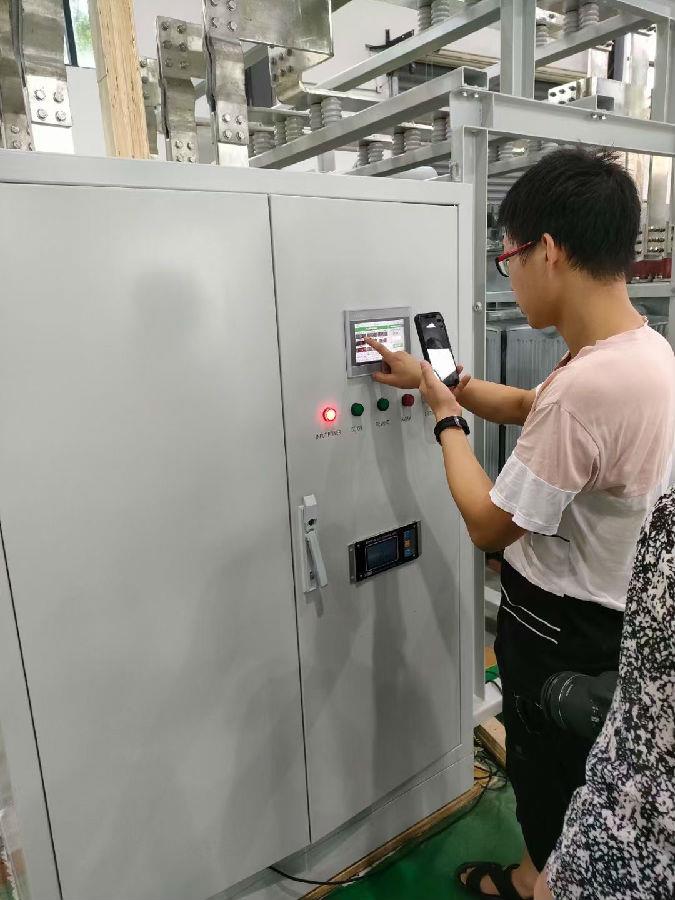

操作面板
编号 | 部件 | 功能 |
1 | 触摸屏 | 整流器参数设定、状态监控、运行停止 |
2 | 电源指示灯 | 控制柜内控制电状态 |
3 | 运行指示灯 | 整流器运行时常亮，停止时常灭 |
4 | 故障报警器 | 当整流器故障时，发出声光报警 |
5 | 急停按钮 | 紧急情况时，使整流器停止运行（向右旋转复位） |
6 | 主断路器 | 接通/断开输入电源 |

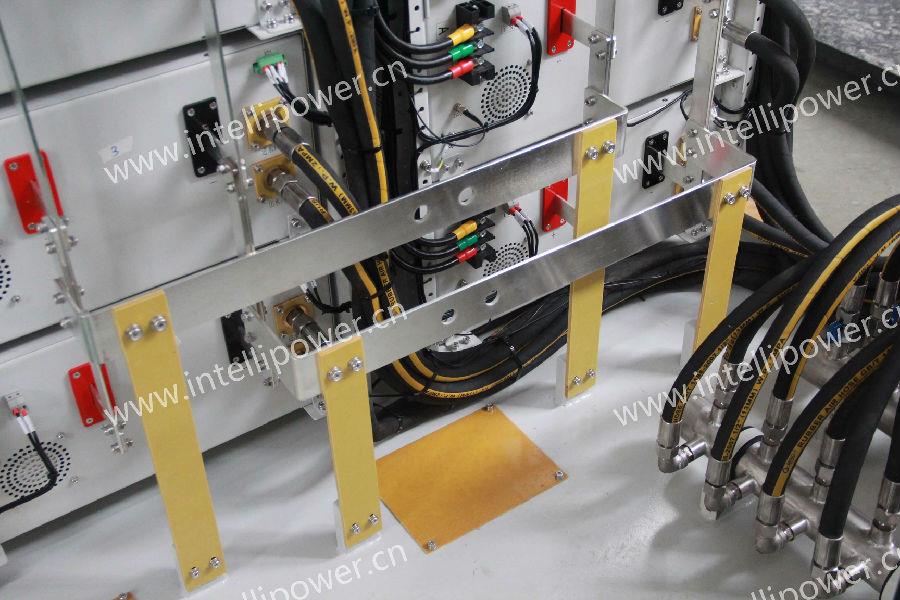

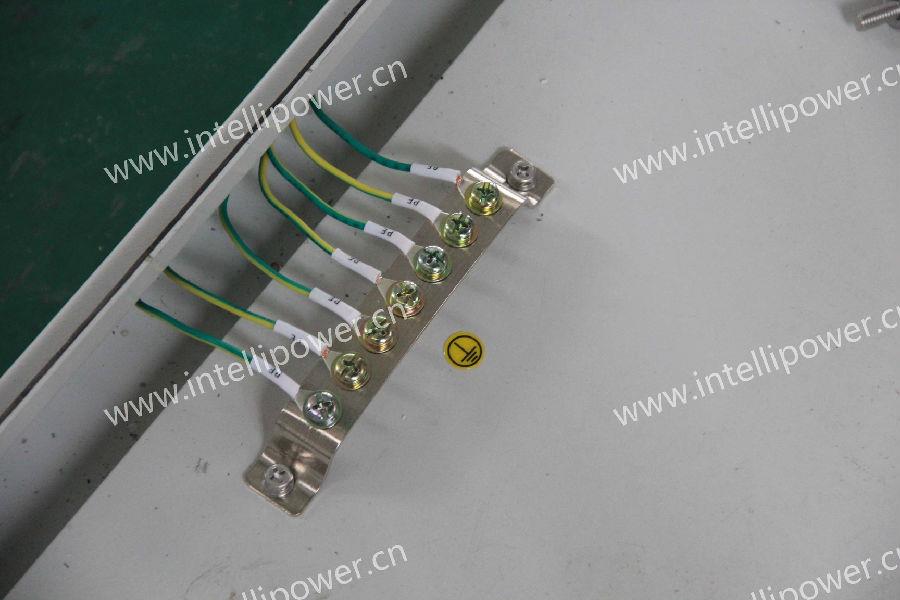

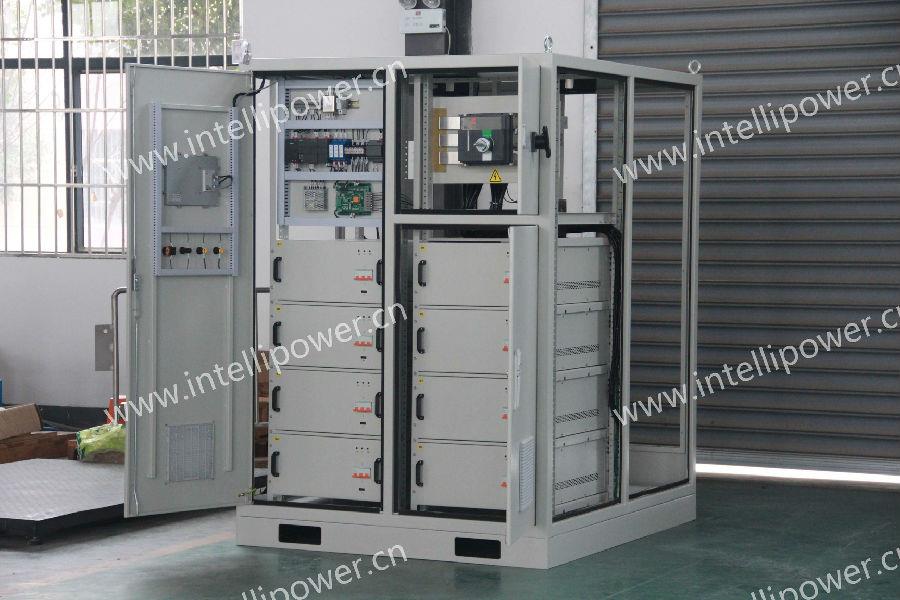

部分细节展示
产品优势
全数字化控制、输出稳定度高、模块化、体积小、效率高、集成工艺曲线、丰富的外部接口、可定时控制、软启动功能、丰富的外部接口、自动重启功能、历史数据、曲线、触摸屏人机界面、轻载、短路保护
客户利益
英特利电源确保您的设备持续正常运行
高性能：
- 高可靠性：各种措施确保系统的可靠性，非导磁箱体，可控硅N-1冗余设计，热交换器冗余设计。
- 节能省电：通过优化设计提高整流系统效率
- 高控制精度
- 低纹波
- 高功率因数
- 友好的人机界面
更大限度降低总的投资费用和运行成本：
- 更优的转换效率
- 更少的维修维护
- 更大化确保人员安全
- 较长的使用寿命
- 更短时间的安装和调试
智能化数字控制，抗干扰强，良好的自动控制功能
终身技术服务：提供技术培训，本地服务，16小时在线
