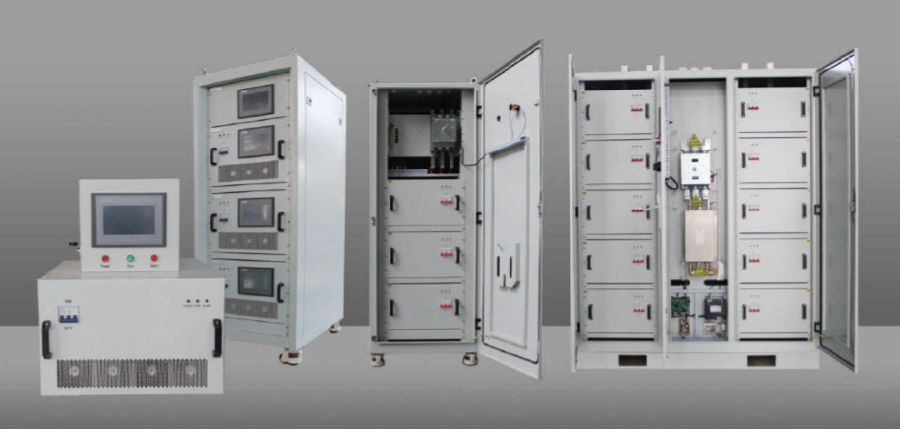

高频开关电源

高频开关电源

产品详情



概述

利用IGBT PWM技术进行电能变换,具有智能化、模块化、数字化、网 络化的“四化”优势,高频率、高效率、高可靠性、高功率密度、高 功率因数的”五高”特点,广泛应用在表面处理、新材料制备、高端制造、节能 环保、数据中心、等离子火炬、污水处理、机器人充电等领域。

应用领域

电镀电镀锌、铬、镍、锡、铜、金、银等;

电解电解水制氢、烧碱、电解铜、电解铜箔、电解NF3、电解氟化氢、电泳、电涂层电解锌、海水淡化等;

表面处理:阳极氧化、硬质阳极氧化、铝箔腐蚀、清洗

电加热:等离子、电弧炉

 电:移动机器人、蓄电池充电

晶体生长:单晶硅、多晶硅、蓝宝石晶体、碳化硅、砷化镓、磷化铟等晶体生长

环保应用:污水处理、电絮凝、海水电渗析、污泥处理

其它直流电源应用领域:实验室、军工、航空航天等。



工作原理

     三相(单相)交流输入经AC-DC整流滤波,由绝缘栅双极型晶体管(IGBT)或MOSFET组成的高频DC-DC变换电路或其他形式电路,经高频(约10-40kHz)变换及调节,再经高效率整流滤波转换成适于用户所需的直流电源。

     控制系统采用全数字化的DSP控制,集成了辅助电源电路、输入输出采样电路、PWM生成、通信接口电路、保护电路等多项功能,具有控制精度和稳定度高、响应速度快、抗干扰性能好、保护系统完善、通信接口丰富等优势。

技术优势

Ÿ 高可靠性

Ÿ 模块化设计

Ÿ 效率高、节能环保

Ÿ 数字控制

Ÿ 触摸屏人机界面

Ÿ 高功率密度、结构紧凑

Ÿ 控制精度高

Ÿ 功率因数高

Ÿ 方便操作维护

Ÿ 风冷、水冷可选

Ÿ 多种远控通信接口

Ÿ 满足CE、UL标准(可选项)



主要技术参数

输入电压

AC 3相380V/AC 3相 415V/220V,可根据用户输入电压进行定制设计

输出电流

额定电流100A-80kA

输出电压

额定电压6V-1000V

输出调节范围

额定值的0-100%

控制精度

1%、0.5%、0.1%、0.01%, 用户可选择

工作方式

恒压/恒流/恒功率

纹波

≤10%、≤5%、≤3%、≤1%,用户可选择

效率

>90%(12V额定输出时输出电压越高,效率越高

保护等级

IP30, IP42,IP44, IP54,用户可选择

功率因数

≥0.94(额定输出时)

绝缘等级

B

工作时间

24小时连续运行

报警类型

声光报警

外观尺寸

可定制

PLC远控接口

模拟信号0-10V/4-20mA

数字信号RS485 (MODBUS)/RS232/Profibus-DP/Profinet/CAN

冷却方式

风冷、水冷

保护功能

短路保护

输入过欠压保护

驱动保护

过热保护

输出过压保护

输出过流保护

水压欠压保护(水冷)

水温过温保护(水冷)

人机接口

触摸屏

其他功能特点

数字控制

历史数据存储、导出

故障自动识别、报警

输出波形查询

历史设置保存

保护屏蔽功能

选配功能

安时计

定时功能

低纹波

远控操作台

软启动

断电恢复自启动功能

输出自动换向多种定制输出波形

可编程工艺曲线

云平台支持
