高精度温度控制器

       TCS2014是一款高精度的,高可靠的智能型温度控制仪表,广泛应用于机械、陶瓷、单晶、多晶等行业的自动控制系统.

       典型应用场景：砷化镓晶体制备、磷化铟晶体制备、晶体生长、退火炉、加热炉等的全生产流程温度控制。

       − 采用多路24位高精度ADC设计,精度高,稳定性好,最高采集分辨率可达0.01度,控制精度0.05度.

       −设计了高精度的冷端补偿系统,使得采集温度不受环境温度影响.

       −具备电网同相功能,可提升传统工频可控硅整流系统的温度稳定性.

       −温度采集输入采用了有效的差模共模滤波电路,可应用在复杂的电磁环境中.

       −采用嵌入式系统开发,不需要复杂的操作系统支持,不容易死机,启动时间短,即时出现软件异常,也可以在1-2s内恢复正常运行,不会对控制产生明显影响

       −该设备采用模块化方法设计,扩展方便,可以支持多种现场应用设备特点。

• 最多具有与主机隔离的20个24位差分热电偶(Tc)输入通道

       − 每个通道最大采样率4 S/s；

       − 两种集成冷端补偿(CJC)传感器；

       − 热电偶开路检测；

       − 支持j，k，r，s，t，n，e，b型热电偶。

• 最多可配置与TC输入和主机隔离的14位数字I/O

       −可配置为TC警报；

       − ±3A驱动能力；

       − 集电极开漏输出；

       − 状态运行指示。

       说明：热电偶采集通道和数字IO不能同时配置为最大通道数。

• 10/100自适应以太网接口

• 所需24V/0.5V外部电源适配器

• 支持的操作系统

       − Windows 10/8/7/Vista® 32/64-bit

1.设备组成

2.TCS2014温度采集控制系统组成

    2.1 控制器

        2.1.1 控制器外形

图2-1  控制器轮廓

2.1.2 控制器尺寸

图2-2  控制器截面尺寸（单位：毫米）

图2-3  控制器空间高度（单位：毫米）

2.1.3控制器功能分区

图2-4  控制器分区组成

 2.1.4端子定义

注：OUT8为预留通道，IOx输出为24V地信号。

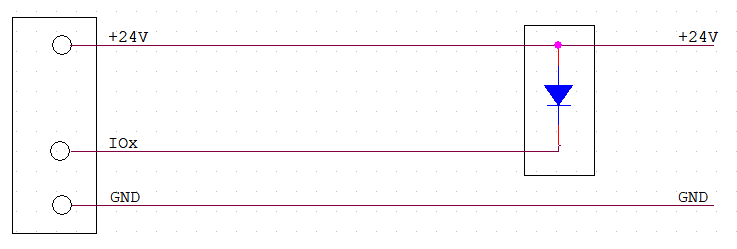

IO输出原理图

2.2 电压采集模块

   图2-5  电压采集模块（尺寸90mm*90mm，导轨式）

4P端子定义

	1	A	电网A相电压输入
	2	B	电网B相电压输入
	3	C	电网C相电压输入
	4	D	电网N相电压输入

6P端子定义

	1	A+	A相采集电压输出正
	2	A-	A相采集电压输出负
	3	B+	B相采集电压输出正
	4	B-	B相采集电压输出负
	5	C+	C相采集电压输出正
	6	C-	C相采集电压输出负

6P端子与控制器主板6P端子一一对应连接。

技术参数：

供电电源：24VDC

热电偶输入类型：j，k，r，s，t，n，e，b等

热电偶输入通道数：16/20

控制输出通道数：7/14

控制精度±0.05℃
