5500A 44V 水电解制氢装置整流系统

介绍：

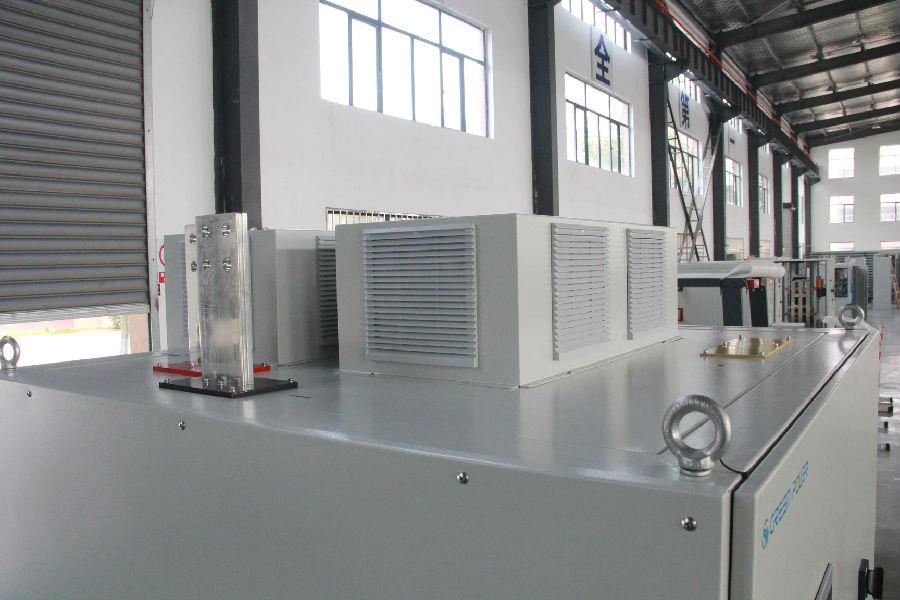

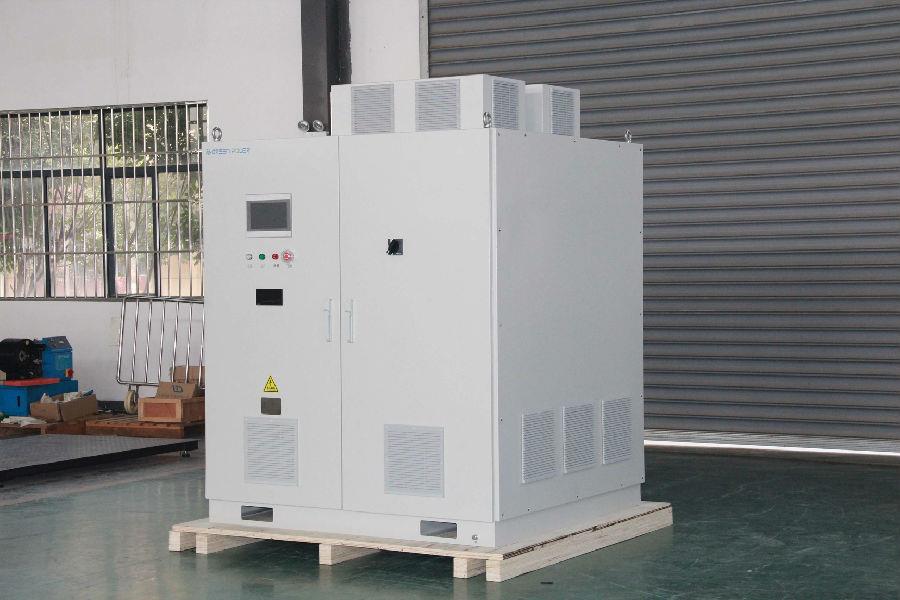

整流系统设计为电解槽提供直流电能，输出直流参数为5500A/44V。整流器采用6脉双反星拓扑电路，主要器件包括塑壳断路器、变压器、晶闸管、熔断器、电流传感器、铜排、风机等。控制柜采用触摸屏、指示灯、按钮等完成人机交互功能，并通过触摸屏完成系统参数设置、操作、数据和状态显示等功能。

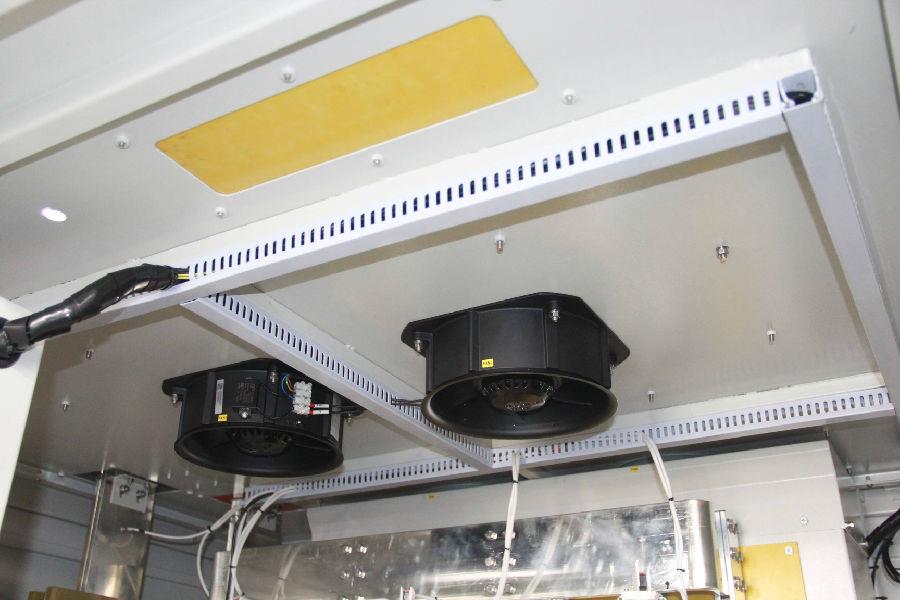

5500A/44V可控硅整流器主电路采用6脉双反星电路，单桥臂由一个晶闸管和一个熔断器串联组成，熔断器用于过载或短路保护。当晶闸管发生故障时，熔断器将熔断，以防止整流短路引起的故障扩大。每只晶闸管还并联RC吸收电路，用于吸收换向时的电压峰值，以保证晶闸管的安全可靠运行。整流器采用风机冷却。PLC实时监控整流柜中晶闸管温度和熔断器的状态，并通过通讯将其状态实时传送到触摸屏。当熔断器熔断或过热保护时，可通过触摸屏显示快速定位故障器件的位置。

应用：电解水制氢

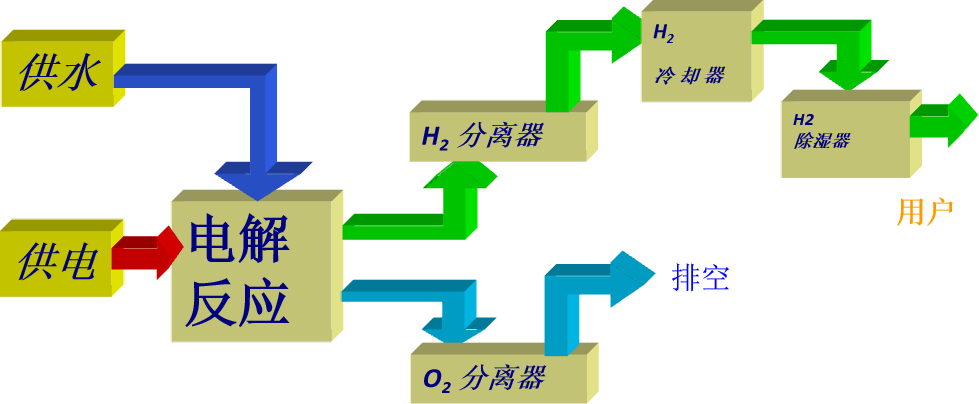

在直流电（5500A 44V）作用于氢氧化钾水溶液时，在阴极和阳极上分别发生下列放电反应，见图：

优势

• 适用于不同规格电解槽：kW到MW级

• AC-DC、DC-DC成熟方案

• 可靠性高，多处现场应用验证

• 输出稳定度高

• 控制精度高

• 数字控制、响应速度快

• 自动化程度高，可储存历史数据、设置工艺曲线

• 模块化结构

• 软启动功能

• 触摸屏人机界面
