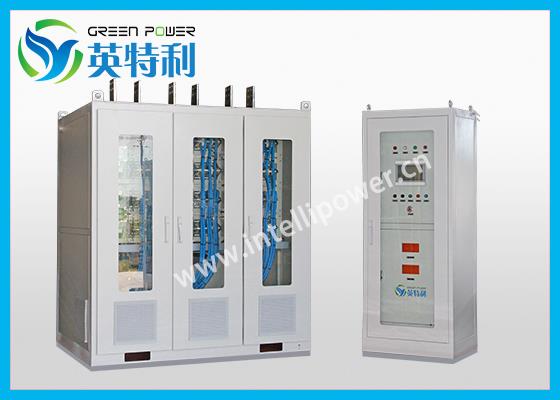

8000A 330V 12脉波电解水制氢晶闸管整流器电源柜
8000A 330V电解水制氢晶闸管整流器
整流系统设计为电解制氢提供直流电能，可控硅整流系统由一台整流柜、一 台整流控制柜和辅助装置等组成。 整流柜内采用12脉三相桥非同相逆并联拓扑电路，主要器件包括晶闸管、 熔断器、过电压保护器、电流传感器、自冷/水冷铜排、冷却水管及熔断器和温 度开关状态检测模块等。
英特利电解水制氢晶闸管整流器 参数
类型 | 可控硅电源 |
输入电压 | 3 相380V~110KV（50/60Hz) |
额定输出电压 | 定制设计，可高达1500V |
额定输出电流 | 定制设计，高达100kA |
输出电流范围 | 0-100% |
变压器冷却方式 | 干式或油冷 |
绝缘等级 | B, A |
变压器安装位置 | 室内，室内或电源柜外 |
变压器硅钢片 | 采用优质冷轧晶粒取向硅钢片，具有高渗透率和低损耗 |
抽头转换开关 | 可用 |
电路配置 | 3 相桥或双反星 |
输出脉数 | 6 脉或12 脉或24脉 |
整个系统效率包括变压器和电源 | ≥98.5%（额定输出） |
功率因数 | ≥0.9（调压范围内） |
恒流精度 | 在+/- 0.5％之内 |
恒压精度 | 在+/- 0.5％之内 |
控制模式 | 恒流/恒压 |
电流纹波 | ≤5% |
谐波TDHi | 定制设计 |
可控硅电源冷却方式 | 水冷或风冷 |
人机界面 | 彩色触摸屏 |
远控接口 | MODBUS, Profibus, Profinet，以太网，4-20mA模拟信号及开关量信号 |
保护 | 接地检测和接地故障报警 |
晶闸管RC缓冲器 | |
快速保险丝等 | |
过热保护 | |
输出过压/过流保护 | |
驱动保护 | |
水压力保护 | |
水温保护 |

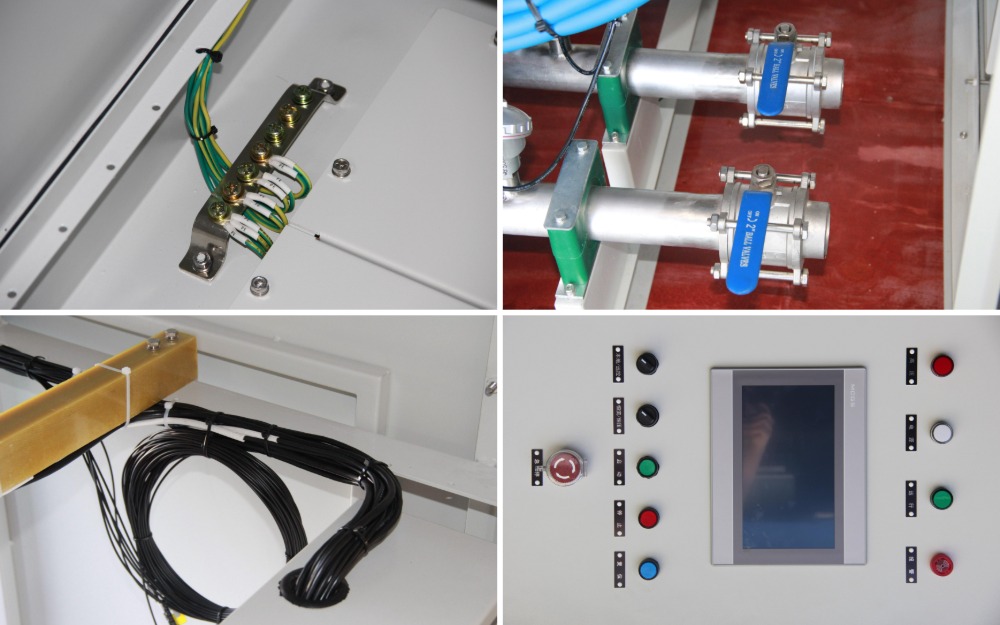

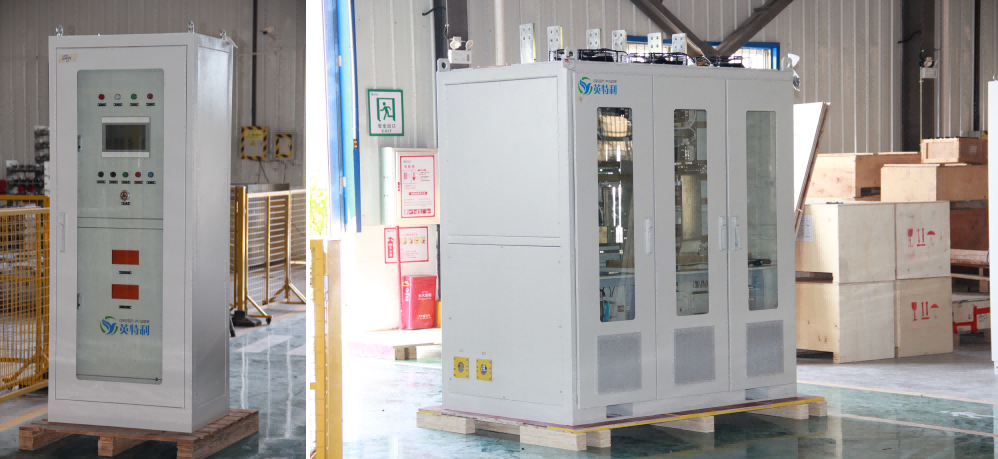

8000A 330V电解水制氢晶闸管整流器部分照片展示
英特利晶闸管SCR整流器优势：
适用于 MW 级大中型电解设备，可通过多脉波（如 24 脉波、48 脉波、60 脉波、96 脉波等）实现低谐波； 通过有载调压开关及精确的可控硅触发角控制保证功率因数；通过全数字 控制跟踪技术满足光伏供电、风电供电的特点。针对大型电解设备的供电 方案，具有可靠性高、效率高、投资低、占地面积少、维护量小等优点， 为目前广泛采用的大规模电解水制氢供电方案。
