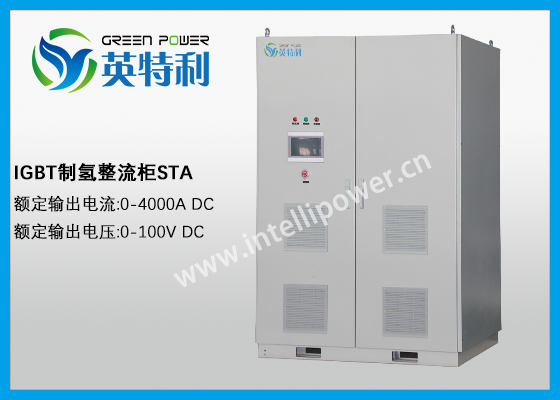

4000A 100V 制氢设备配套用的IGBT电解电源整流装置
介绍：
大功率电解电源整流装置：整流装置由整流变压器、整流柜组成，用于供给电解所需直流电源。
控制柜：控制柜包括工控机（PLC）、二次仪表、氢气和氧气分析仪、稳压电源及操作按钮、开关等、可实现自动检测、调节、显示、故障报警、联锁、自动开机与停机等功能。工控机是控制部分的核心。
该产品共有8个IGBT电源模块+控制部分组成的电源整流装置，采用水冷， 法兰成对配套，输入电压三相交流380V, 输出直流100V，电流4000A。
1. 交流输入 | |||
1.1 | 交流输入相数 | 三相五线 | |
1.2 | 交流输入线数 | ABC | |
1.3 | 交流输入额定电压 | 380V | |
1.4 | 交流输入频率 | 50Hz/60Hz | |
2. 直流输出 | |||
2.1 | 额定直流输出 | 4000A 100V | |
2.2 | Output mode and range输出模式和调节范围 | 恒流, 0-100% 额定值 | |
恒压, 0-100% 额定值 | |||
2.3 | 效率 | 满载 | |
2.4 | 精度 | <1% | |
3. 主要特性 | |||
3.1 | 应用 | 制氢 | |
3.2 | 控制模式 | IGBT PWM | |
3.3 | 冷却方式 | 水冷 | |
34 | 远控接口 | R4-20mA 及干结点 | |
3.5 | 功率因数 | ≥0.93 | |
3.6 | 触摸屏人机界面 | 有 | |
3.7 | IP 等级 | IP30 | |
3.8 | 绝缘登记 | B | |
3.9 | 工作模式 | 持续工作 | |
3.10 | 报警类型 | 声光报警（在直流电源前面板和触摸面板上） | |
3.11 | 使用环境 | 室内（湿度≤ 90%， 温度≤ 40℃） | |
应用：
该整流设备（控制柜 整流柜）为电解水制氢主要设备之一， 除此之外整个电解水制氢系统中用到的设备还有 氢发生处理器（电解槽），水泵，蒸馏水箱，碱液箱，开关柜，氢气储罐，压缩空气储罐，闭式冷却水系统，等等配套设备。根据客户需求制定方案，也可以提供制氢其它配套系统。气体系统：当制氢系统中的电解槽接通直流电源，电解电流上升到一定数值时，电解槽内的水被电解成氢气和氧气。来自电解槽内各电解小室阴极侧的氢气和碱液，借助循环泵的扬程和气体升力，经碱液换热器进入氢分离洗涤器的分离段，在重力的作用下氢气和碱液分离。分离后的气体送入洗涤段，对气体进行冷却、洗涤和除雾，然后进入贮罐待用。
优势：
适用于不同规格电解槽：kW到MW级
AC-DC、DC-DC成熟方案
可靠性高，多处现场应用验证
输出稳定度高
控制精度高
数字控制、响应速度快
自动化程度高，可储存历史数据、设置工艺曲线
模块化结构
软启动功能
触摸屏人机界面
