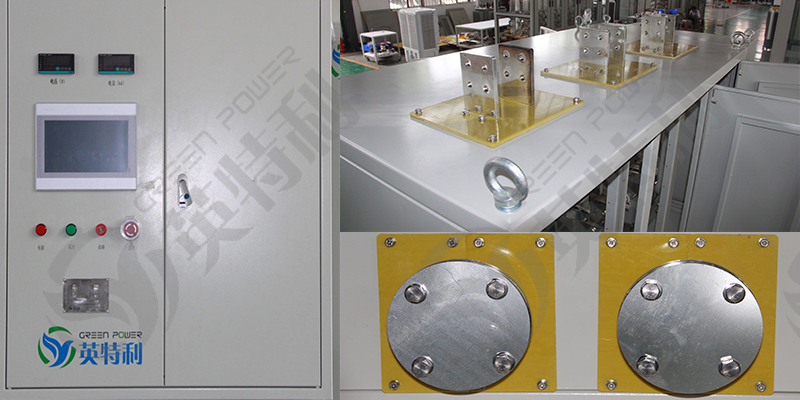

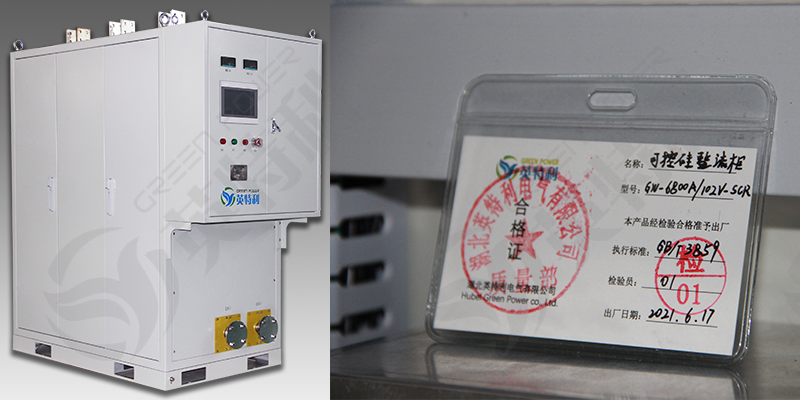

6800A 102V 双反星电解水制氢装置整流柜

介绍

本整流柜是用于项目拟建100Nm3/h碱液电解水制氢装置，整流器的功率电路主要由工频变压器和双反星型整流器组成。整流器的控制电路主要由触摸屏、按钮、控制器、PLC、电流和电压传感器等组成。操作人员可以使用触摸屏和按钮完成人机交互功能，通过触摸屏完成系统参数设置、操作、数据和状态显示等功能。控制器是控制系统的核心，它控制晶闸管模块的晶闸管的导通，使整流器输出实时跟踪输入给定。6800A/102V整流柜主要由双反星整流电路和控制器组成。整流电路为双反星整流电路，每桥臂由两组并联的晶闸管，快速熔断器，脉冲触发板，过电压保护板等器件组成。输入电压接整流变压器输出电压。

整流柜技术要求

整流柜额定输出直流电压102 V

整流柜额定输出直流电流6800 A

整流柜负载能满足连接电解槽使用要求（额定电压102V,输出额定电流6800A）

负载等级：I级

整流柜抗电压等级：B级

整流柜具有手动切换的稳压•稳流两种工作模式，直流电压，电流在额定值的0〜100%范 围内连续可调

稳压精度：输出直流电压在20〜100%额定电压范围内，整流变压器网侧电压在其额定值 的±5%范围内波动时，稳压精度为1.5%

稳流精度：输出直流电流在20-100%额定电压范围内，整流变压器网侧电压在其额定值 的±5%范围内波动时，稳流精度为1%

整流柜具有下列功能

1）一般显示（柜门指示灯显示）

a.电源显示b.运行指示c.故障指示

2）保护和故障报警

a,直流输出过电流；b.缺相指示；c.冷却水压力过低；d.外部故障；e.紧急停车；f.电解允 许 g.变压器温度报警

当发生以上情况时，整流柜应立即停止输出，并发出声光报警，同时输出故障信号。

3）产氢量自动调节功能：

a.整流柜预留外控调节控制端子，整流柜所有信号接入制氢系统PLC ,由制氢系统的PLC输 出信号控制整流柜的输出电流大小达到智能产氢模式

b.接受信号为4〜20mA,调节方式为从4〜20mA由小到大方式

4）近控/远控功能

开关位于整流柜触摸屏上，近控时由触摸屏设定达到所需电流，远控时由PLC输出4〜20mA 信号控制整流柜输出电流

4.2.2整流柜具有下列开关和按钮（除急停按钮在柜体，其他在触摸屏上）

a.稳流/稳压开关b.运行按钮c.停止按钮

d,急停按钮（柜体上）e.电流调节f.近控/远控开关

4.2.3直流输出为单正极和两个负极。测量仪表指示内容为直流输出电压，直流输出电流，显示精 度为1.5%

4.2.4整流柜具有将直流电压，直流电流对外输出功能，输出信号为4〜20mA,要求输出精度±1.5%

4.2.5整流柜在稳压状态下具有限流功能，在稳流状态下具有限压功能

4.2.6整流柜顶板使用环氧板，方便安装时拆卸

4.2.7整流柜内导线为铜母线及铜导线，导线为多股软线，聚氯乙烯绝缘（阻燃型），额定耐压值 不低于500V
