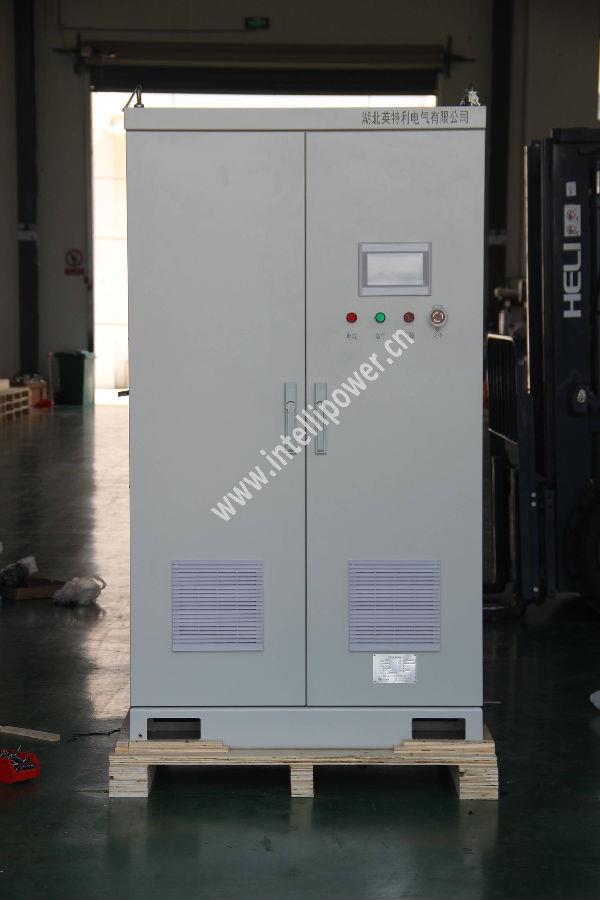

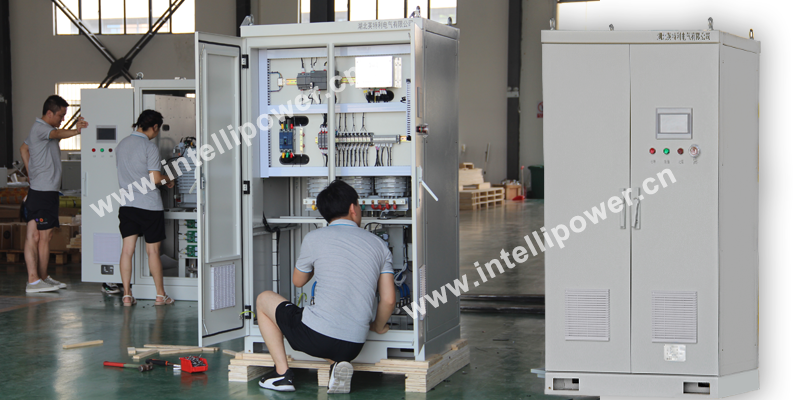

550A 46V 可控硅水冷制氢电解电源整流柜子

介绍

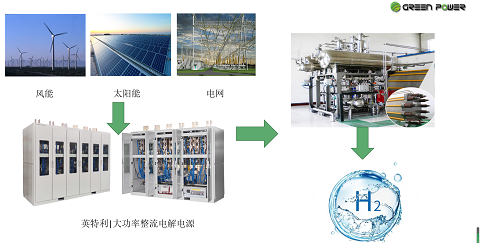

^{水电解制氢可控硅整流柜将电网的三相交流电转换为水电解制氢电解槽需要的直流电，为电解的发生提供电能，是水电解制氢的必需设备。整流柜系统一般包括变压器、整流柜、控制柜。现阶段国内电解水制氢有碱性制氢（AWE）、PEM制氢和SOEC制氢三大技术路线，由于成本、成熟度与产业链配套等多因素决定，AWE是目前的主流。}

^{我国AWE装置的总安装总量为1500~2000套，水电解制氢设备【整流柜】由我公司提供，满足谐波、功率因数等严格的指标要求。}

电解水制氢电源解决方案:

AC-DC、DC-DC方案可选三种电源技术：IGBT开关电源、SCR可控硅电源、IGBT DC/DC电源。

 550A 46V 技术特点:

_{1. 晶闸管：中车株洲时代KPX型，整流元件的富裕量需达100%以上。}

_{2. 整流方式：三相桥6脉波。}

_{3. 保护：输出过流、电源进线端浪涌抑制、欠压、过压、缺相、整流变压器铁芯温度过高、直流汇流母排温度过高等保护功能，可控硅元件换相 R-C 保护、主控制器脉冲信号丢失、直流输出过流等多种自动保护功能，且具有声光报警功能。当设备处于稳压工作时，输出短路，短路电流被自动限定在额定值范围内，当设备处于稳流工作时，输出短路，短路电流限制在额定值范围内可调。能防瞬时冲击和带载启停。}

_{温度检测保护：在整流变压器、晶闸管元件、硅整流元件、汇流母排上均安装有温度过高保护温度继电器，当这些检测点的温度超过设定值时，过热指示灯亮，同时封锁晶闸管触发脉冲；}

_{过电压吸收保护：整流柜内对交流进线设SPD和阻-容操作、浪涌过电压吸收装置，晶闸管带有阻容换相过电压吸收保护。}

_{交流电源缺相保护：当交流进行电源缺相时，缺相保护继电器动作，指示灯亮，同时封锁晶闸管触发脉冲；}

_{4. 整机采取多种防腐措施处理,主控板全密封,整个远控装置能够在酸碱潮湿等腐蚀环境长期可靠稳定运行。整机结构简洁,维护方便。}

_{5. 柜内控制回路使用的控制导线全部采用BVR多芯软铜导线，线的端头均具有接线标号（带线标）。不同电压等级回路的连接导线（动力电缆和控制电缆）均需严格分开敷设，互不干扰影响。}

_{6. 机柜具有保护接地铜母排，保证电源安全可靠接地。}

_{7. 柜内主要元器件均标明器件代号，与图纸器件代号完全一致。}

_{8. 触摸屏人机界面}

_{9. 可维护性：设计预留足够的维修空间，以利于保养与维修，并大限度地减少维修工作量,降低维修成本，各主要零部件尽可能按照等寿命、少维修的要求设计；零部件在设计中充分考虑维修的方便性和可靠性，各组件尽量采用模块化结构，以减少在修时间。}

_{10. 出现故障时，可以通过采取以下措施对故障进行快速检测、识别及定位：}

_{a） 查询上位机的信息显示单元；}

_{b） 观察模块上的故障信号显示灯；}

_{c） 专用的故障诊断工具软件。}

_{11. 所有端子采用菲尼克斯、魏德米勒。所有端头、标签采用机打, 箱体名称标牌和KKS编码标牌采用不锈钢标牌，标牌不得采用粘接方式，柜体颜色：计算机灰。}

_{12. 整流器柜体结构及工艺要求。}

_{（1）电源柜体材质及加工工艺}

_{a）机柜采用采用冷轧钢板数控折弯、冲压、焊接加工制作。}

_{b) 柜体表面酸洗、磷化、烘干后进行表面喷塑，喷塑颜色RAL7035小皱；底座喷塑RAL7022平光待定；}

_{c）柜体前后开门，后门带冷却通风散热孔。侧板为可拆式，柜体结构简洁，外形美观大方，方便维护、维修 。}

_{d）柜体框架厚度不小于3mm，柜门厚度不小于1.5mm,侧面板厚度不小于1.2mm 。}

_{e) 机柜的正面及背部的下端设置有两个专用接地端子及接地铜母排。}

_{f) 整机内部结构功率线缆从机柜底部进出线的方式，方便接线。交流输入端子标明电压和对应的相别，电源输出端子标明端子的极性。输入、输出端子设计在设备的后方、底部合理位置。电气安全，操作方便，结构美观。}

_{g) 每个电源柜体顶部安装有4个吊环，支持吊装、支持叉装；}

_{h))柜体安全防护等级：IP43.}

_{13. 整流柜的生产制造工艺要求。}

_{1）所有与外部连接的导线应接于端子排上，端子排上应有一定的备用端子，每个端子的每个接线头只能接一根线。}

_{2）所有操作开关、主要子部件需加贴表明功能名称的标签。}

_{3）不同电压等级和类型的端子应相互隔离并做标注。}

_{4）选用满足 EMC 标准的电子元器件；}

_{5）柜体采用金属腔体密闭结构，尽可能减少不必要的孔洞及缝隙；}

_{6）控制单元置于相对独立屏蔽的腔体中；}

_{7）控制电源采用滤波器进行滤波；}

_{8）用于控制回路测量的连接线都采用屏蔽电缆；}

_{9）控制电缆的布线尽可能远离高压电缆，使用单独的走线槽；}

_{10）当控制线必须与高压电缆交叉时，采取正交布线；}

_{11）模块上的脉冲分配单元与门控单元间的信号通过光纤传输；}

_{12）控制单元和模块通过电磁兼容试验；}

_{13）外壳通过接地端子可靠接地。}

_{14）所有端子采用菲尼克斯、魏德米勒。所有端头、标签采用机打, 箱体名称标牌和KKS编码标牌采用不锈钢标牌，标牌不得采用粘接方式，柜体颜色：计算机灰。}

_{14. 具有软起动/软给定功能，软给定时间可在0-200S范围可整定。}

_{15. 精度：≤0.5%。}

_{16. 柜内铜母排电流密度：交流进线铜排、整流臂及汇流铜排电流密度≤1.6A/mm2，母线均为优质铜材。}

_{17. 西门子PLC，通过Profibus DP(或PROFINET，或RS485) 现场总线协议做为PLC远程控制，制氢整流单元的检测数据以及控制功能可通过Profibus DP(或PROFINET，或RS485)通讯和IO硬线两种方式实现，控制系统硬件选用西门子ST30型主流CPU（可作为从站）。制氢整流柜与制氢机PLC的通讯满足要求，控制逻辑可修改，并提供甲方。}
